R・L・C・トランジスタなどの素子をブロックに組み込み、プラスチック基板上で各ブロックを組み合わせて簡単に実験回路を作り出します。 |

透明スケルトンブロックで出来ている為、各電子パーツの形状理解が容易です。

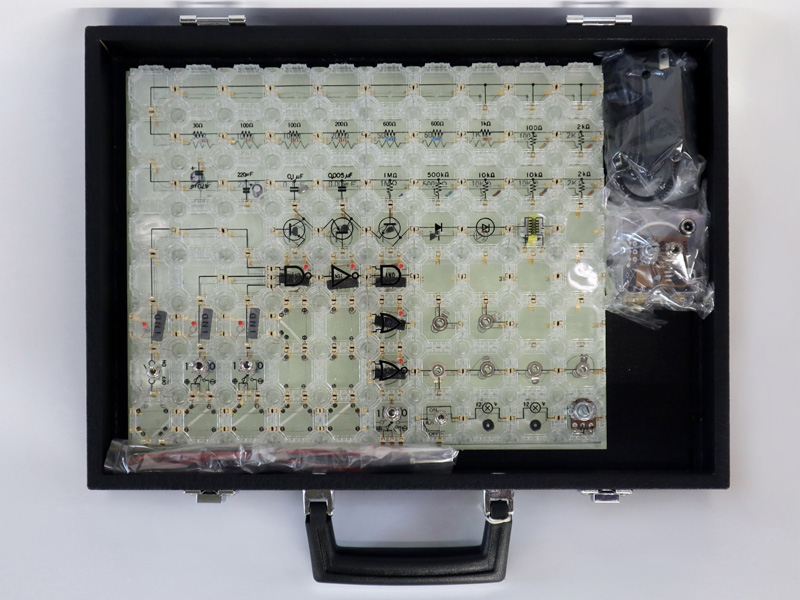

収納ケースには、ブロックの配列記号が示されていますので、収納ミスがありません。
実験用にブロック配列基板が2枚付属します。
基板は上下左右に拡張できますので必要に応じ追加でご購入いただけます。
空ブロックが6個付属しますので、ユーザーでご希望のブロックが作れます。
![]() |

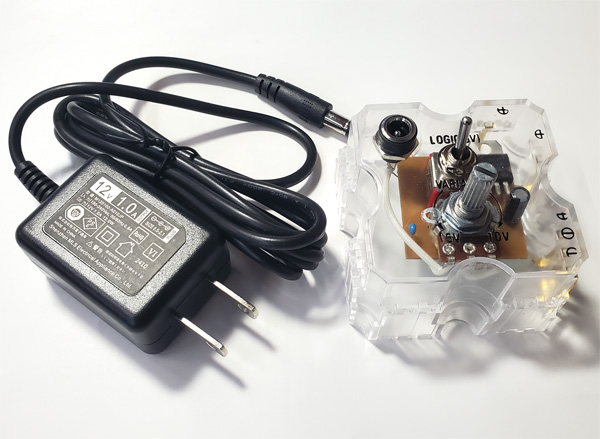

ACアダプター + 電源コントロールブロック |
![]() |

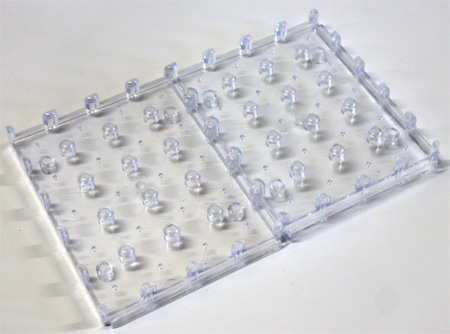

実験用配列基板 付属2枚 (追加購入可能です) |
| No. | 実験項目 | No. | 実験項目 |
| 1 | 電圧と電流 | 11 | 2個のトランジスターを接続したとき |
| 2 | 抵抗と電流 | 12 | RC回路の充電特性 |
| 3 | 直列接続 | 13 | RC回路の放電特性 |
| 4 | 並列接続 | 14 | IC式ボルテージレギュレーター |
| 5 | 電圧降下 | 15 | LC発振回路 |
| 6 | 電位差 | 16 | AND回路 |
| 7 | ダイオード | 17 | OR回路 |
| 8 | ツェナーダイオード | 18 | NOT回路 |
| 9 | NPN型トランジスター | 19 | NAND回路 |
| 10 | PNP型トランジスター | 20 | NOR回路 |
