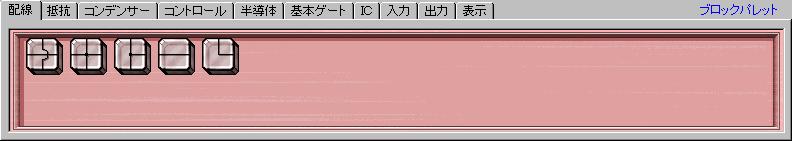

回路の素子間を繋ぐ５種のリード線ブロックが用意されています。
ブロックパレット上部の「配線」タブを左クリックしてください。
　　

お試し版では左から２番目のＩＸリードを除いて４種のリードが使用できます。

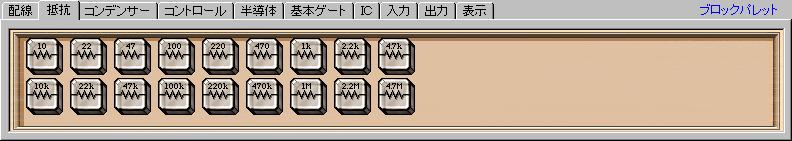

回路を流れる電流を制御する為に使用します。１８種の抵抗ブロックが用意されています。
ブロックパレット上部の「抵抗」タブを左クリックしてください。


お試し版では３種（４７０、２．２ｋ、１０ｋ）の抵抗ブロックのみ使用できます。

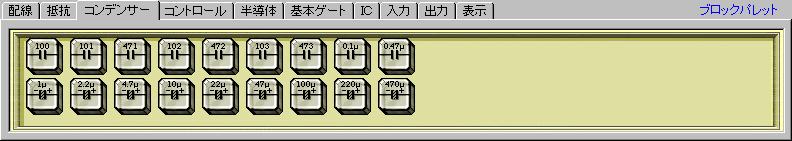

回路を流れる電荷を一時的に蓄える為に使用します。１８種のコンデンサブロックが用意されています。
ブロックパレット上部の「コンデンサ」タブを左クリックしてください。


お試し版では使用できません。

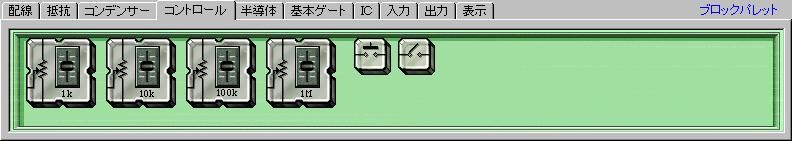

左側の４種は可変抵抗（ＶＲ）です。抵抗値を連続的に変化させる事ができます。
右側の２種は左から「プッシュスイッチ」「トグルスイッチ」で、回路電流のＯＮ／ＯＦＦをコントロールします。

ブロックパレット上部の「コントロール」タブを左クリックしてください。


お試し版では一番右の「トグルスイッチ」のみ使用できます。

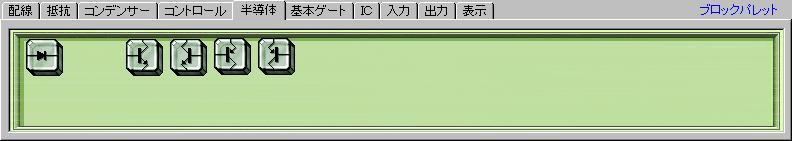

ダイオード１種とトランジスタ４種です。トランジスタブロックはＮＰＮ型２種、ＰＮＰ型２種です。
回路配線に応じて使い分けてください。
ブロックパレット上部の「半導体」タブを左クリックしてください。


お試し版では左から２番目のＮＰＮトランジスタのみ使用できます。

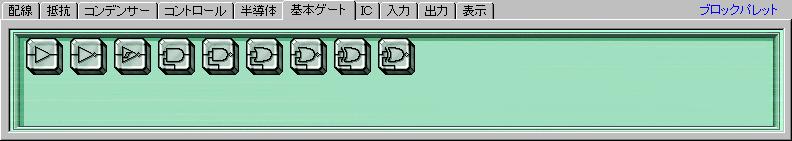

実際のＩＣ品番に対応するものではありません。
ゲートブロックの電源は仮想的ブロックパレット裏側から供給されているものと考え、電源配線の必要はありません。
ブロックパレット上部の「基本ゲート」タブを左クリックしてください。


お試し版では使用できません。

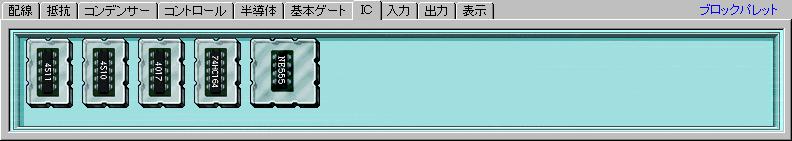

代表的な実際のＩＣ品番に対応させています（廃品種、保守品種が含まれる場合があります）。
ゲートブロック同様、電源はブロックパレット裏側から供給されているものと考え、電源配線の必要はありません。
ブロックパレット上部の「IC」タブを左クリックしてください。


お試し版では使用できません。

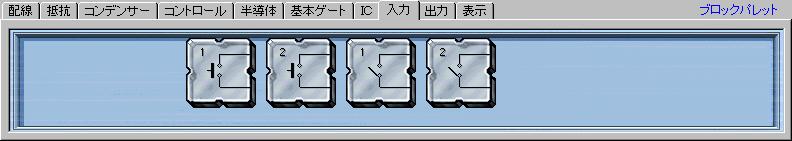

実験パレット左側の外部入力パレットに配置して使用します。
製品版にオプション設定される外部Ｉ／Ｆを通じて、外からの信号をパソコンへ入力するセンサー等も用意します。

ブロックパレット上部の「入力」タブを左クリックしてください。


お試し版では使用できません。

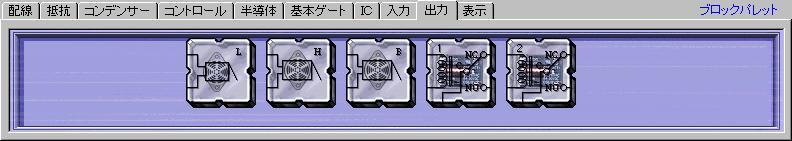

実験パレット右側の外部出力パレットに配置して使用します。
製品版にオプション設定される外部Ｉ／Ｆを通じて、信号をパソコンの外へ出力します。

ブロックパレット上部の「出力」タブを左クリックしてください。


お試し版では、電子ブザー（Ｈ，Ｂ）のみ使用できます。

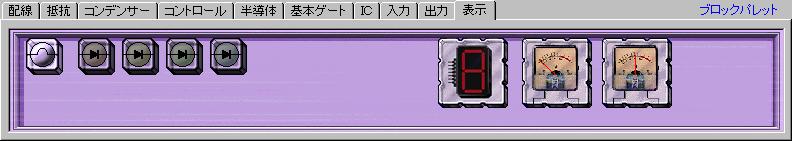

左側の小さいブロックはランプと発光ダイオード４種です。
右側の大きいブロックは数字ＬＥＤ（７セグメントＬＥＤ）と電圧計、電流計です。テスターとは異なり、ブロックと同じように回路内に並べます。

ブロックパレット上部の「表示」タブを左クリックしてください。


お試し版では、赤、青のＬＥＤのみ使用できます。

ブロックパレット内の各ブロックをダブルクリックすると、該当ブロックの簡単な説明を表示するようになっています。

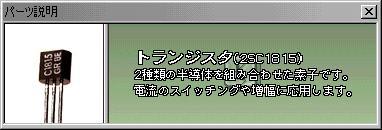

例えば、ＮＰＮトランジスタブロックをダブルクリックするとこのような説明ウインドウが開きます。

→
