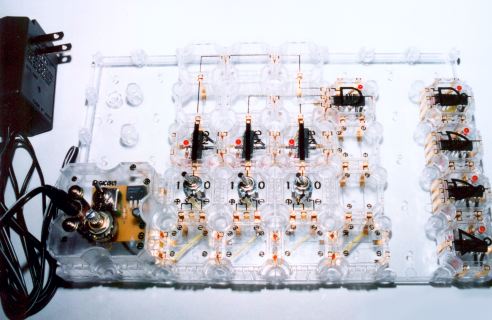

R・L・C・トランジスタなどの素子をブロックに組み込み、プラスチック基板上で各ブロックを組み合わせて簡単に実験回路を作り出します。 |
前へ(Prev.) | 次へ(Next) |
透明スケルトンブロックにより各電子パーツ形状理解が容易。
ACアダプター+電源コントロールブロックにより、アナログ/ロジックの電圧切替も容易。
トランジスタによる基本アナログ回路はもちろん、基本ロジックIC使用による
基本論理回路の実習も出来ます。
No. | 実験項目 | No. | 実験項目 |
1 | 電圧と電流 | 11 | 2個のトランジスターを接続したとき |
2 | 抵抗と電流 | 12 | RC回路の充電特性 |
3 | 直列接続 | 13 | RC回路の放電特性 |
4 | 並列接続 | 14 | IC式ボルテージレギュレーター |
5 | 電圧降下 | 15 | LC発振回路 |
6 | 電位差 | 16 | AND回路 |
7 | ダイオード | 17 | OR回路 |
8 | ツェナーダイオード | 18 | NOT回路 |
9 | NPN型トランジスター | 19 | NAND回路 |
10 | PNP型トランジスター | 20 | NOR回路 |
